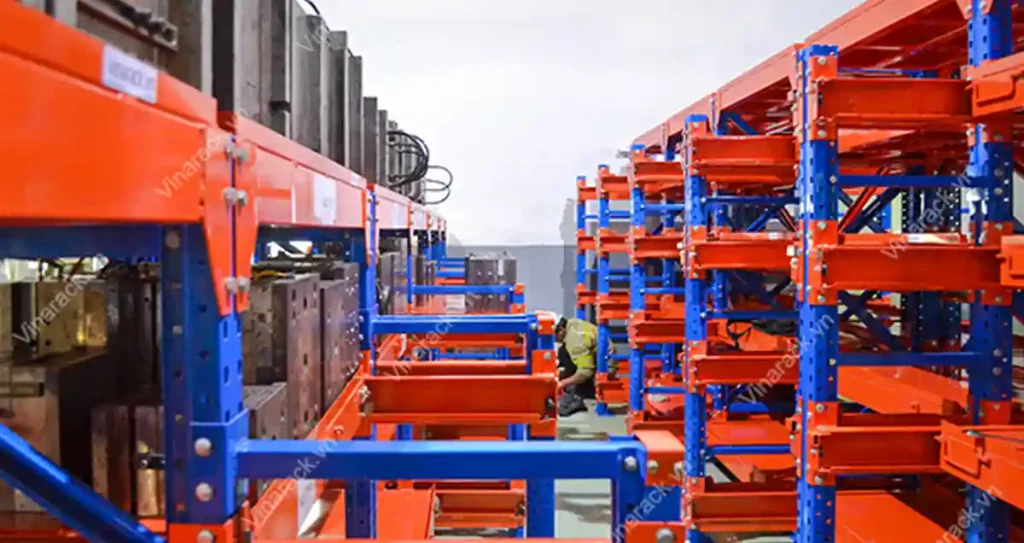

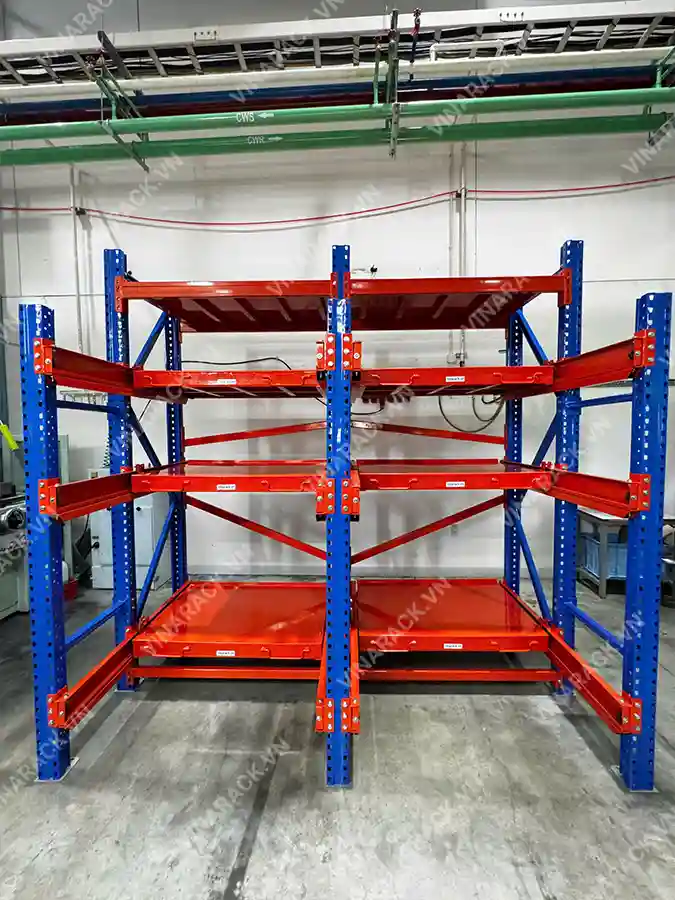

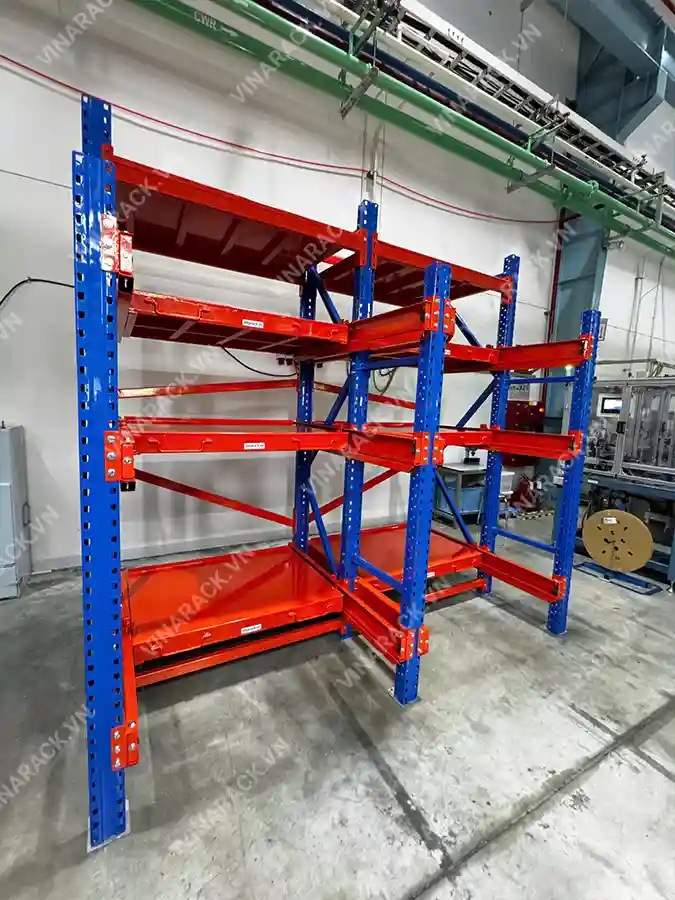

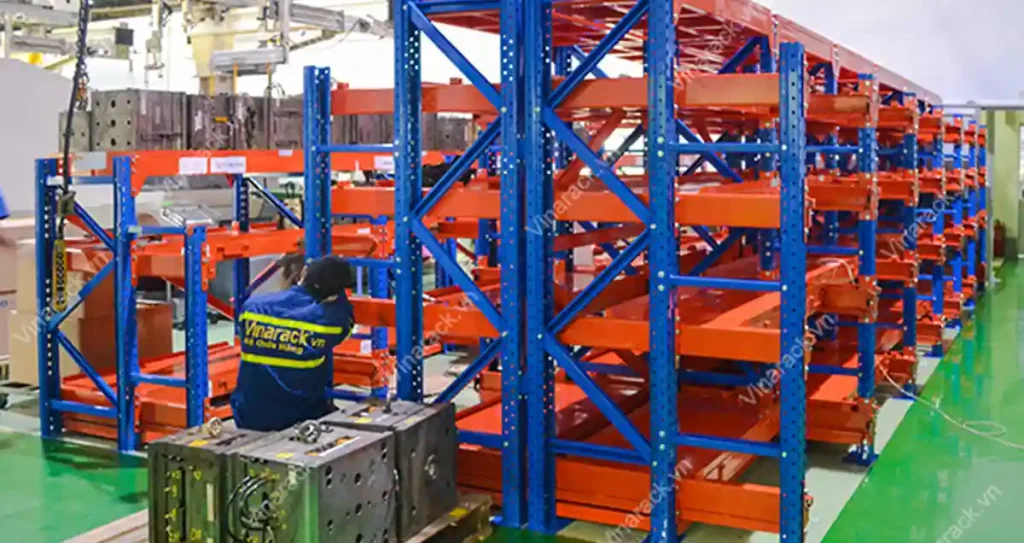

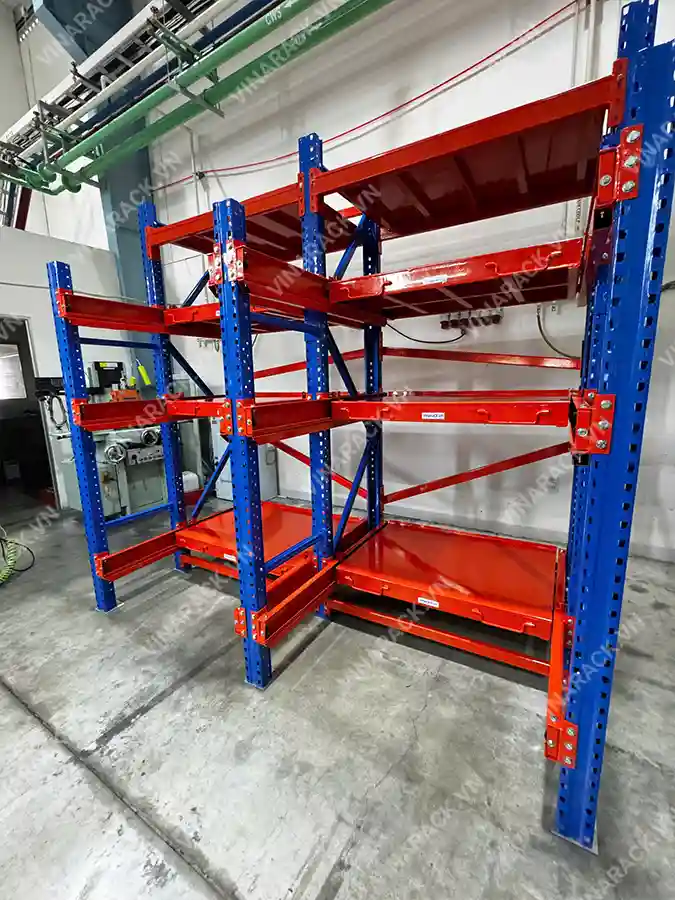

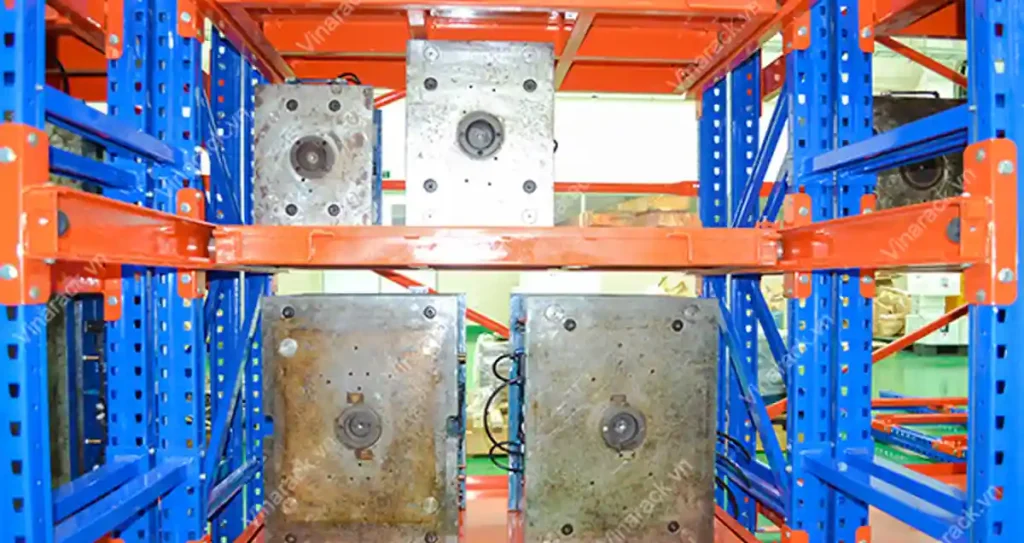

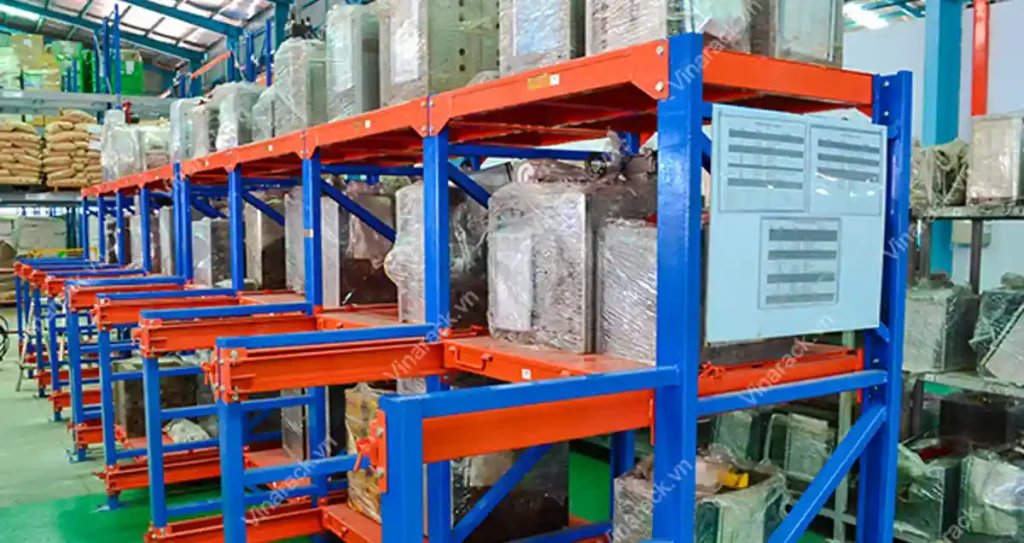

Kệ chứa khuôn mẫu là hệ thống giá kệ chuyên dụng được thiết kế đặc biệt để lưu trữ khuôn ép nhựa, khuôn dập kim loại, khuôn đúc và các loại khuôn nặng trong nhà máy sản xuất. Kệ được chế tạo từ thép chịu tải cao, bề mặt sơn tĩnh điện chống gỉ, đảm bảo độ bền vững và an toàn tuyệt đối trong quá trình sử dụng.
Điểm nổi bật của kệ khuôn là thiết kế tầng kéo trượt linh hoạt, giúp công nhân dễ dàng thao tác lấy – đặt khuôn bằng tay hoặc bằng pa lăng, giảm tối đa thời gian và rủi ro khi di chuyển khuôn nặng. Ngoài ra, hệ thống có thể tùy chỉnh số tầng, tải trọng và kích thước theo yêu cầu, phù hợp với mọi không gian xưởng.
Nhờ cấu trúc thông minh và khả năng chịu tải lớn, kệ chứa khuôn mẫu là lựa chọn hàng đầu cho các nhà máy cơ khí, xưởng ép nhựa, nhà xưởng sản xuất linh kiện điện tử, ô tô, khuôn đúc kim loại, giúp lưu trữ khuôn khoa học, tiết kiệm diện tích và nâng cao hiệu quả quản lý kho.
Kệ chứa khuôn mẫu được thiết kế chuyên biệt để đáp ứng yêu cầu lưu trữ khuôn nặng, đảm bảo an toàn – tiện lợi – tiết kiệm không gian. Dưới đây là những ưu điểm nổi bật:
Kệ chứa khuôn mẫu là giải pháp lưu trữ chuyên dụng giúp bảo quản các khuôn nặng, cồng kềnh, tối ưu không gian và đảm bảo an toàn trong quá trình vận hành xưởng sản xuất.
Nhờ cấu trúc chắc chắn, dễ lắp đặt – tháo dỡ, và tải trọng cao, kệ chứa khuôn mẫu được ứng dụng rộng rãi trong nhiều môi trường sản xuất:
Lưu trữ khuôn dập, khuôn cắt, khuôn ghép nặng, giúp quản lý hiệu quả các khuôn có trọng lượng lớn.
Sắp xếp khuôn ép nhựa, khuôn ghép, khuôn chi tiết, dễ dàng truy xuất và bảo quản.
Bảo quản khuôn ghép, khuôn dập linh kiện, đảm bảo sắp xếp khoa học, giảm rủi ro hư hỏng.
Tối ưu hóa diện tích lưu trữ, phân loại khuôn theo loại, kích thước hoặc trọng lượng.
Hỗ trợ thao tác bằng xe nâng, dễ dàng di chuyển và truy xuất khuôn khi cần.
500 - 2000 kg/tầng hoặc hơn nếu thiết kế nặng đặc biệt
~600-1000 mm
thường ~900-1200 mm hoặc theo nhu cầu đặt hàng
có thể đến ~8-10 m trong các nhà máy lớn, nhưng phổ biến là thấp hơn để dễ thao tác
2 - 6 tầng/ngăn; có loại kéo trượt, rail trượt, hoặc tầng cố định
Trượt kéo ra (pull-out drawer / tray) hoặc rail trượt giúp đưa khuôn mẫu ra ngoài dễ dàng; có thanh khóa an toàn (safety lock)
Thép chịu lực cao, chân upright dập lỗ hoặc thép omega/chân dạng cột chịu tải lớn; base plate cố định để phân tán tải xuống sàn
Sơn tĩnh điện chống gỉ, có phủ chống rỉ hoặc lớp phủ bề mặt bảo vệ (powder coating)
Pallet jack nhỏ, xe nâng, cần cẩu / hoist nếu khuôn rất nặng; rail trượt + khóa an toàn; có loại module kéo 100% hoặc ~60-100% trượt ra ngoài
Là bộ phận chịu tải trọng chính của toàn bộ hệ thống kệ khuôn. Khung trụ được chế tạo từ thép cán nguội dày, được dập lỗ định hình giúp dễ dàng lắp ghép và thay đổi khoảng cách giữa các tầng. Bề mặt khung được sơn tĩnh điện chống rỉ, đảm bảo độ bền cao và an toàn khi lưu trữ các bộ khuôn nặng hàng trăm kilogram.
Thanh beam (thanh ngang) liên kết giữa hai khung trụ, là nơi đặt các tầng ray trượt hoặc mặt sàn chịu tải. Beam được thiết kế với tiết diện chữ C hoặc hộp, đảm bảo khả năng chịu tải lớn và ổn định trong thời gian dài. Hệ thống móc ngàm chắc chắn giúp dễ dàng tháo lắp và điều chỉnh chiều cao tầng tùy theo kích thước khuôn.
Ray trượt là phần giúp di chuyển khuôn ra vào dễ dàng. Thường được làm từ thép cứng hoặc có con lăn trượt, ray được lắp trên các tầng beam, giúp người vận hành có thể kéo khuôn ra khỏi kệ một cách nhẹ nhàng mà không cần dùng xe nâng. Đây là chi tiết đặc trưng của kệ khuôn so với các loại kệ khác.

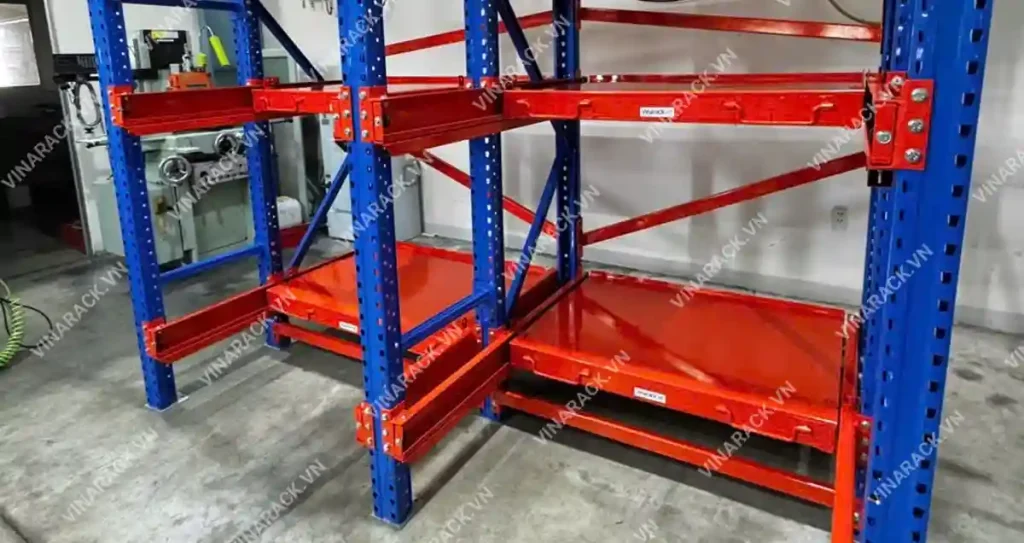

Mỗi tầng kệ có thể lắp mặt sàn bằng tôn dày hoặc tấm thép chịu tải, giúp phân bổ trọng lượng đồng đều cho khuôn mẫu. Một số thiết kế sử dụng khay trượt linh hoạt, cho phép kéo ra – đẩy vào nhanh chóng, thuận tiện cho việc lắp đặt, bảo dưỡng hoặc thay khuôn.
Hệ thống thanh giằng giúp cố định và gia tăng độ cứng vững cho toàn bộ kệ. Thanh giằng chéo (giằng chữ X) giữa các khung trụ ngăn rung lắc khi chịu tải nặng, còn giằng ngang giúp giữ khoảng cách đều và ổn định giữa các cột, đảm bảo an toàn tuyệt đối khi vận hành.
Tùy theo nhu cầu sử dụng, kệ khuôn có thể trang bị chân đế cố định hoặc bánh xe chịu tải để dễ dàng di chuyển. Phần chân đế được bắt bulông xuống nền, giúp kệ đứng vững trong môi trường nhà xưởng có nhiều rung động.
Một số mẫu kệ khuôn cao cấp tích hợp cơ cấu tay quay hoặc hệ thống trượt cơ khí, giúp kéo – đẩy khay chứa khuôn dễ dàng hơn mà không cần dùng sức. Cơ cấu này giúp nâng cao an toàn và hiệu suất khi thao tác với các khuôn nặng.
Bao gồm chốt an toàn, khóa beam, và cơ cấu chống trượt khuôn. Các chi tiết này giúp cố định khuôn trong quá trình lưu trữ, tránh rơi rớt khi thao tác, đảm bảo an toàn cho người vận hành và thiết bị.
Tải catalog kệ chứa khuôn mẫu chi tiết gồm bản vẽ kỹ thuật, thông số tải trọng, cấu tạo và ứng dụng thực tế. Giúp anh chị dễ dàng lựa chọn giải pháp kệ để pallet phù hợp cho kho hàng, nhà máy hoặc trung tâm logistics.
Tải xuốngĐây là hệ thống kệ chuyên dụng được thiết kế để lưu trữ khuôn mẫu, jig, hoặc các chi tiết nặng trong nhà máy. Mỗi tầng có thể chịu tải từ 500–2.000kg, tích hợp ray trượt hoặc ngăn kéo kéo ra dễ dàng, giúp thao tác an toàn và nhanh chóng.
Cả hai. Vinarack cung cấp tùy chọn kéo tay truyền thống và loại sử dụng cơ cấu điện hoặc thủy lực, giúp thao tác nâng hạ khuôn nặng trở nên nhẹ nhàng, phù hợp cho khuôn lớn hoặc khuôn ép nhựa trên 1 tấn.
Toàn bộ hệ thống được sản xuất từ thép SS400 sơn tĩnh điện dày, chịu lực cao và chống gỉ tốt. Thanh ray trượt làm bằng thép mạ kẽm hoặc con lăn bi công nghiệp, đảm bảo chuyển động ổn định sau hàng chục nghìn lần kéo ra – đẩy vào.
Có thể. Mỗi hệ kệ được thiết kế riêng theo kích thước khuôn và không gian nhà xưởng của khách hàng. Chiều cao tầng, tải trọng, loại ray và màu sơn đều có thể tùy chỉnh linh hoạt theo yêu cầu thực tế.
Nên kiểm tra định kỳ 6 tháng/lần, đặc biệt ở các vị trí ray trượt, bánh xe con lăn và bu-lông cố định. Việc bảo trì định kỳ giúp kéo dài tuổi thọ hệ thống, hạn chế rủi ro kẹt ray hoặc lệch tầng trong quá trình thao tác.
